تنظیم آی پی روی سوییچ سیسکو

سوئیچ سیسکو نوعی سوئیچ شبکه به‌حساب می‌آید که توسط شرکت سیسکو ساخته شده است. سوئیچ سیسکو برای اتصال دستگاه‌ها در یک شبکه کامپیوتری استفاده می‌شوند و قادر به مسیریابی، سوئیچینگ و مدیریت ترافیک در شبکه هستند. این سوئیچ‌ها اغلب در محیط‌های شرکتی استفاده می‌شوند و در اندازه‌ها و انواع مختلف، از مدل‌های کوچک رومیزی گرفته تا واحدهای مدولار بزرگ در دسترس هستند. در این مطلب از مجله مبین هاست می‌خواهیم آموزش تنظیم ip سوییچ شبکه سیسکو بپردازیم. پس باما همراه باشید.

آموزش تنظیم ip سوییچ سیسکو

به طور پیش‌فرض، سیسکو فریم‌های اترنت را بدون هیچ‌گونه پیکربندی اضافی سوئیچ شبکه می‌کند. این بدان معنی است که اگر یک سوئیچ سیسکو خریداری کنید، کابل‌های مناسب را برای اتصال دستگاه‌های مختلف به سوئیچ وصل کرده و آن را روشن کنید، سوئیچ بدون مشکل خاصی کار می‌کند. با این حال، برای انجام مدیریت سوئیچ در شبکه یا استفاده از پروتکل‌هایی مانند SNMP، سوئیچ باید یک آدرس IP پیکربندی شده باشد. این آدرس IP را می‌توان تحت یک رابط منطقی، به نام دامنه مدیریت یا VLAN پیکربندی کرد. معمولاً VLAN 1 پیش‌فرض مانند کارت رابط شبکه خود سوئیچ (NIC) برای اتصال به شبکه محلی (LAN) برای ارسال بسته‌های IP عمل می‌کند. برای پیکربندی یک آدرس IP تحت VLAN 1، مراحل زیر باید برای تنظیم ip سوییچ سیسکو انجام شود:

1. در قدم اول باید با دستور پیکربندی جهانی رابط vlan 1 وارد حالت پیکربندی VLAN 1 شد.
2. در قدم بعدی باید یک آدرس IP با دستور اینترفیس فرعی IP_ADDRESS SUBNET_MASK به آدرس IP اختصاص داده شود.
3. در قدم سوم باید رابط VLAN 1 با دستور اینترفیس فرعی no shutdown فعال شود.
4. در این مرحله از دستور پیکربندی جهانی IP_ADDRESS دروازه پیش‌فرض IP، برای پیکربندی دروازه پیش‌فرض استفاده می‌کنند و این مرحله اختیاری است.
5. در این مرحله برای پیکربندی سرور DNS، دستور پیکربندی جهانی IP_ADDRESS نام سرور را اضافه می‌کنند و این مرحله نیز اختیاری است.

مثالی از تنظیم ip سوییچ سیسکو

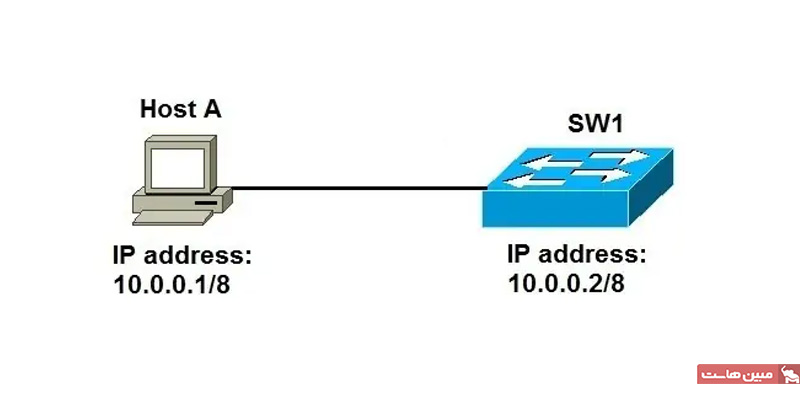

در اینجا یک مثال ساده شبکه آورده شده است:

در شکل فوق شبکه‌ای ساده از یک میزبان و یک سوئیچ وجود دارد. می‌توان سوئیچ را با یک آدرس IP اختصاص داد تا ارتباط IP بین دو دستگاه فعال شود که دستورات آن به‌صورت زیر است:

SW1(config)#int vlan 1
SW1(config-if)#
SW1(config-if)#
SW1(config-if)#ip address 10.0.0.2 255.0.0.0
SW1(config-if)#no shutdown

SW1(config-if)#
%LINK-5-CHANGED: Interface Vlan1, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan1, changed state to up

حال برای تأیید آدرس IP تنظیم شده روی سوئیچ، می‌توان از دستور show int vlan 1 به‌صورت زیر استفاده کرد:

SW1#show int vlan 1
Vlan1 is up, line protocol is up
Hardware is CPU Interface, address is 0030.a3e8.6b3c (bia 0030.a3e8.6b3c)
Internet address is 10.0.0.2/8
....

حال در این مرحله از آموزش تنظیم ip سوییچ سیسکو، می‌توان تأیید کرد که میزبان قادر است با استفاده از آدرس IP خود به سوئیچ دسترسی پیدا کند. این کار با پینگ آن از میزبان A امکان‌پذیر خواهد بود:

C:\>ping 10.0.0.2

Pinging 10.0.0.2 with 32 bytes of data:

Reply from 10.0.0.2: bytes=32 time<1ms TTL=255
Reply from 10.0.0.2: bytes=32 time<1ms TTL=255
...
